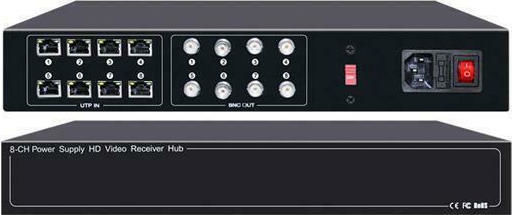

Der Video- und Stromverteiler FOLKSAFE FS-HD4608VPS12 bündelt die Verkabelung eines CCTV-Systems und unterstützt die Echtzeitübertragung von Videosignalen über UTP-Kabel der Kategorie 5e oder 6. Er ist mit analogen HD-TVI-, CVI-, AHD- und CVBS-Kameras kompatibel und versorgt die Kameras mit 12 V DC, während er das Videosignal empfängt. Das Gerät verfügt über acht Kanäle und unterstützt UTC (Up the Coaxial Control) auf allen Kanälen.
Die Unterdrückung von Störungen, der Wellenfilter und der Schutz vor statischer Elektrizität ermöglichen die gemeinsame Übertragung von Video- und Stromsignalen. Der integrierte TVS-Schutz bietet Überspannungsschutz und eine Isolierung gegen Erdschleifen. Das Gerät kann in einem Rack, an der Wand oder auf einem Schreibtisch montiert werden.
-
Kanäle: 8
-
Videoformate: HD-TVI, CVI, AHD, CVBS
-
Betriebsfrequenz: DC bis 71 MHz
-
Unterdrückung von Gleichtakt- und Gegentaktstörungen: typisch 60 dB, von 15 kHz bis 71 MHz
-
Dämpfung: typisch 0,5 dB
-
Videoeingang: RJ45
-
Videoausgang: BNC-Buchse
-
Videoimpedanz: 75 Ω unsymmetrisch am BNC und 100 Ω symmetrisch am RJ45
-
Eingangsstromversorgung: Keine externe Stromversorgung erforderlich
-
Stromübertragung: 12 V DC bis zu 100 m über drei UTP-Aderpaare der Kategorie 5e oder 6 mit FS-HD4301VPT
-
Leistungsaufnahme: 50 W
-
Verkabelungstyp: Ein ungeschirmtes verdrilltes Aderpaar pro Videosignal, 24–16 AWG (0,5–1,31 mm)
-
Kabelkategorie: 2 oder höher
-
Kabelimpedanz: 100 ± 20 Ω
-
Gleichstrom-Schleifenwiderstand: 18 Ω pro 100 m
-
Gegentaktkapazität: bis zu 62 pF/m
-
Gehäusematerial und -farbe: Verzinktes Metall, schwarz
-
Abmessungen: 300 × 261,2 × 67 mm, ohne BNC-Stecker und Montagehalterung
-
Gewicht: 4,5 kg
-
Lieferumfang: Verteiler, 2 Video- und Strom-Baluns, 4 BNC-Kabel, Stromkabel
