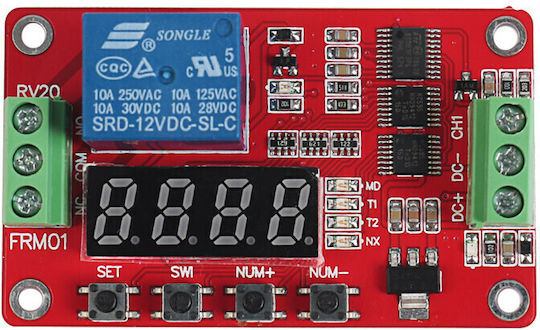

Modul-Schnittstelle:

• Steuerterminals: 3-Draht-Schnittstelle, benutzerfreundlich
• DC +: Positiver DC-Stromanschluss
• DC-: Negativer DC-Stromanschluss
• CH1: Eingangsdetektionsschnittstellen, aktive High-Signale

Relaisausgänge: 3-Draht-Schnittstelle, alle Schnittstellen sind Terminals

• NO: Relais-Schnittstelle normalerweise offen, das Relais ist vor dem kurzzeitigen Ziehen mit COM1 offen
• COM: Gemeinsame Relais-Schnittstelle
• NC: Relais-Schnittstelle normalerweise geschlossen, das Relais COM1 schließt vor und nach dem Ziehen-Öffnen

Lastkapazität:

• Maximale Lastkapazität der normalerweise offenen Schnittstelle: DC 0-30V/10A, AC 0-250V/10A
• Maximale Lastkapazität der normalerweise geschlossenen Schnittstelle: DC 0-28V/10A, AC 0-125V/10A

Technische Spezifikationen:

• Betriebsspannung: 12V
• Betriebsstrom: 12V/weniger als 50mA (Wenn das Relais nicht arbeitet, weniger als 15mA, deaktivierter Bildschirm weniger als 3mA)
• Betriebstemperatur: -20-60 Grad (Grenzwertbereich -30-70 Grad)
• Lastkapazität: maximale Lastkapazität der normalerweise offenen Schnittstelle: DC 0-30V/10A, AC 0-250V/10A
• maximale Lastkapazität der normalerweise geschlossenen Schnittstelle: DC 0-28V/10A, AC 0-125V/10A

Lieferumfang:

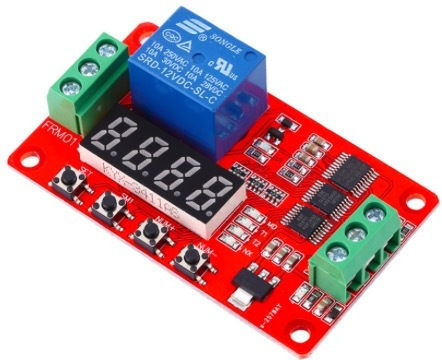

• 1 x 12V programmierbares PLC Verzögerungszeitschalter Verzögerungsrelais-Modul
