Der Hauptvorteil dieser Einheit ist der integrierte Controller MAX7219, ein kompakter, serieller Treiber für Common-Cathode-Displays. Er übernimmt vollständig die Steuerung der LED-Scan (Multiplexing) und die Speicherung der Daten im Speicher, wodurch Ihre CPU von kontinuierlichen Berechnungen entlastet wird. Die Verbindung mit Ihrem Entwicklungsboard erfordert nur 3 Kommunikationsleitungen (DIN, CS, CLK) plus die Stromversorgung (VCC, GND), was die Verkabelung auf dem Breadboard erheblich vereinfacht.

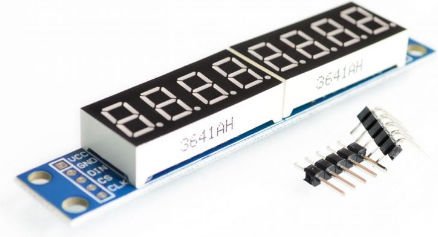

Das Platinen-Board verfügt über zwei kompakte 4-stellige Bildschirme, die in Reihe angeordnet sind, und bietet eine Gesamtanzeige von 8 Ziffern im 7-Segment-Design mit integrierten Dezimalpunkten in jeder Ziffer. Dies ermöglicht die Anzeige von großen Zahlen, Daten, Uhrzeiten oder Frequenzen mit hoher Genauigkeit. Zusätzlich bietet der MAX7219-Treiber die Möglichkeit, die Helligkeit der LEDs digital einzustellen durch Programmierung, um eine optimale Lesbarkeit bei geringem Energieverbrauch zu gewährleisten.

Die Einheit umfasst Eingangs- und Ausgangsanschlüsse (Output Pins), die eine seriell Verbindung mehrerer MAX7219-Platinen in einer Kaskade (Cascading) ermöglichen. Auf diese Weise können Sie 16, 24 oder mehr Ziffern steuern, wobei stets die gleichen 3 Signalleitungen von Ihrem Mikrocontroller verwendet werden. Sie ist vollständig kompatibel mit einer Betriebsspannung von 5V DC und stellt die ideale Wahl für digitale Uhren, Frequenzzähler, Laborausrüstung und Bildungsprojekte dar.
