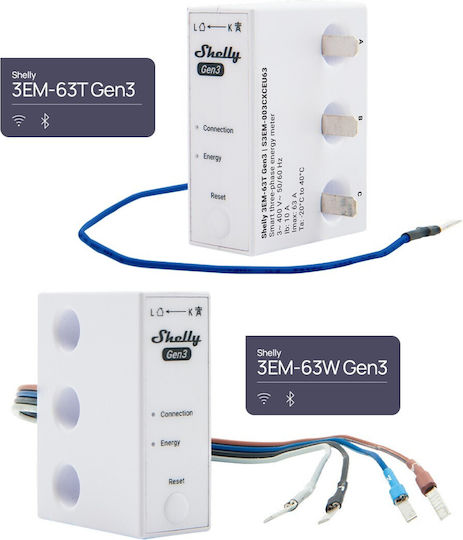

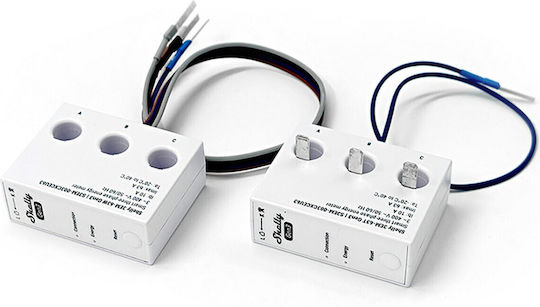

Der Shelly Gen3 Energieanalysator misst Spannung, Strom, Wirk- und Scheinleistung, Leistungsfaktor und Energie in Drehstrominstallationen oder in drei unabhängigen einphasigen Stromkreisen. Die Vierquadrantenmessung erfasst sowohl die bezogene als auch die eingespeiste Energie. Seine Genauigkeit entspricht der Klasse B der Norm IEC 62053-21. Die Verbindung erfolgt über WLAN und Bluetooth; MQTT, HTTP und WebSocket werden unterstützt.

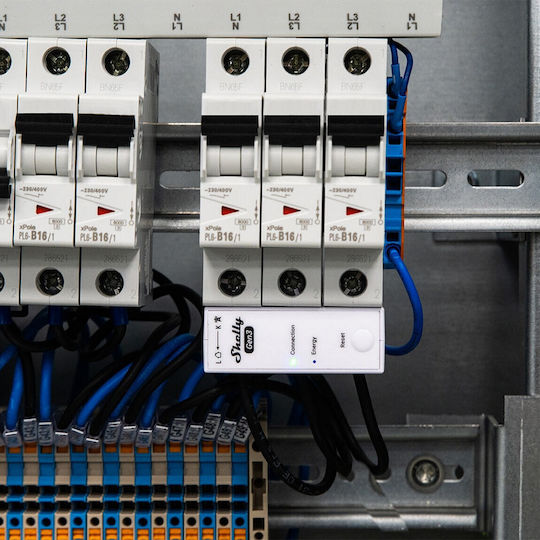

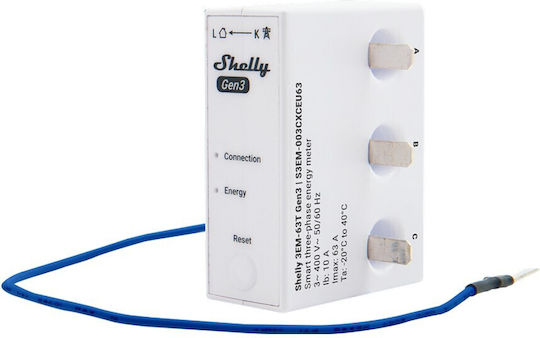

Das Gerät wird auf einer DIN-Schiene über oder unter einem Leitungsschutzschalter montiert und verfügt über Flachsteckkontakte. Die Daten werden lokal im Minutentakt aufgezeichnet und mindestens 7 Tage lang gespeichert. Die integrierte Uhr sorgt bei einer Unterbrechung der Internetverbindung für korrekte Zeitstempel. Mit der Shelly Smart Control App, der Weboberfläche und den lokalen Automatisierungen lassen sich Messwerte und Verlaufsdaten überwachen sowie Zeitpläne und Webhooks erstellen.
- Produktart: Energieanalysator
- Anzeigetyp: Analog
- Montageart: DIN-Schiene
- Phasenanzahl: Dreiphasig
- Konnektivität: WLAN, Bluetooth
- Smart-Ökosystem: Shelly
- Maximaler Strom: 63 A

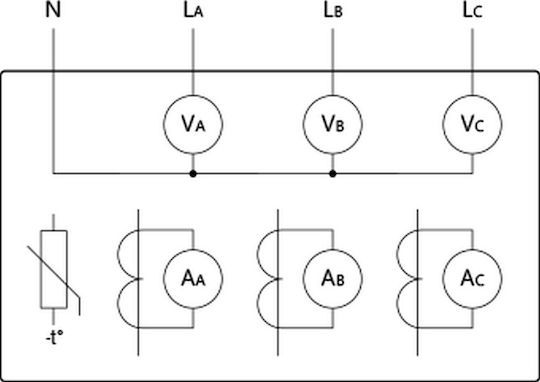

- Anschlussarten: Drehstrominstallation oder drei unabhängige einphasige Stromkreise
- Messart: Vierquadrantenmessung
- Messgrößen: Spannung, Strom, Wirk- und Scheinleistung, Wirk- und Scheinenergie, Leistungsfaktor, Wirk- und Blindenergie der Grundschwingung
- Genauigkeit: Klasse B (IEC 62053-21)
- Spannungsmessgenauigkeit: Besser als ±1 %
- Strommessgenauigkeit: ±1 % (2–63 A), ±2 % (1–2 A), ±5 % (0–1 A)
- Mindestlastgrenze: 30 VA pro Kanal
- Datenspeicherung: Mindestens 7 Tage, mit einer Auflösung von 1 Minute
- Datenexport: CSV, JSON über RPC
- WLAN-Standard: 802.11 b/g/n
- Bluetooth-Standard: 4.2
- Unterstützte Protokolle: MQTT, HTTP, WebSocket
- Verbindungsschutz: TLS-Verschlüsselung für eingehende Verbindungen
- Zeitpläne: Bis zu 20
- Webhooks: Bis zu 20, mit bis zu 5 URLs pro Webhook
- Skripte: Unterstützt
- Temperatursensor: Integriert

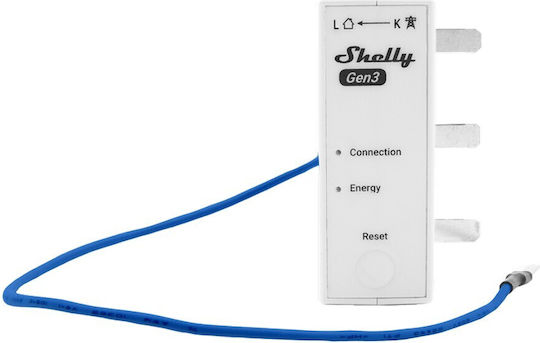

- Anzeigen: Status-LEDs und Impuls-LEDs für die Energiemessung
- Stromversorgung: 220–240 V~ 50/60 Hz, zwischen LA und N
- Leistungsaufnahme: < 2 W
- Externer Schutz: 63 A, Charakteristik B oder C, Kurzschlussstrom 6 kA, Energiebegrenzungsklasse 3
- Abmessungen: 31 × 54 × 42 mm, ohne Kabel
- Kabellänge: 260 mm, einschließlich Flachsteckkontakt
- Durchmesser der Leiteröffnung: 8 mm
- Gewicht: 52 g, einschließlich Kabel
- Gehäusematerial: Kunststoff
- Gehäusefarbe: Weiß
- Betriebstemperatur: −20 °C bis 40 °C
- Betriebsluftfeuchtigkeit: 30 %–70 % rF
- Maximale Installationshöhe: 2000 m
- Prozessor: ESP-Shelly-C38F
- Flash-Speicher: 8 MB
