Grundparameter

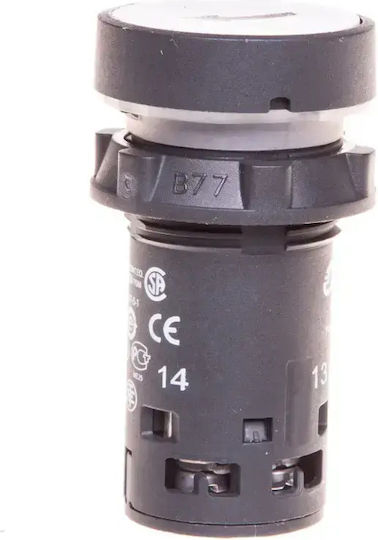

• Serie: Harmony XB7
• Typ: monolithischer kompakter Knopf
• Kurzbezeichnung: XB7
• Montagedurchmesser: 22 mm
• Verkaufsmenge: 10
• Kopf: rund, automatische Rückstellung

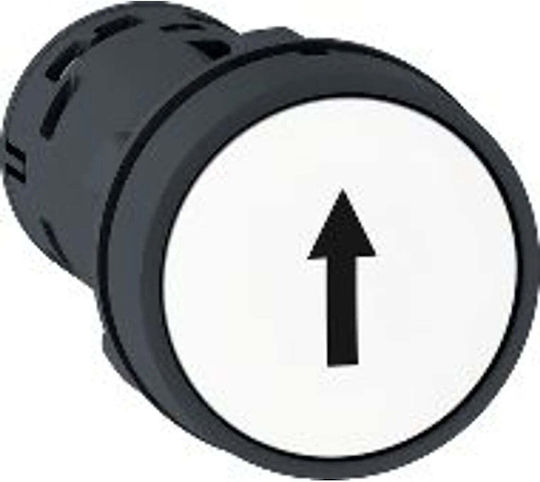

• Aktuator: weiß abgedeckt, schwarzer Pfeil nach oben
• Kontakte: 1 NO, langsame Betätigung
• Schutzart: IP20 (rückseitig) und IP65 (vorn), IEC 60529
• Mechanische Lebensdauer: 1.000.000 Zyklen
• Anschlüsse: Schraubklemmen
• Anzugskraft: 0,8...1,2 N·m, EN 60947-1
• Kurzschlusschutz: 4 A Sicherung gG, EN/IEC 60947-5-1
• [Ui]: 250 V, Verschmutzungsgrad 3, EN 60947-1
• [Uimp]: 4 kV, EN 60947-1
• [Ie]: 0,1 A bei 250 V DC-13 R300, 0,22 A bei 125 V DC-13 R300, 0,3 A bei 240 V AC-14 D300, 0,6 A bei 120 V AC-14 D300
• Elektrische Lebensdauer: 1.000.000 Zyklen, DC-13 0,3 A bei 24 V und AC-15 0,03 A bei 230 V oder 0,09 A bei 240 V, Geschwindigkeit 216.000 Zyklen/min oder 108.000 Zyklen/min, Betriebsfaktor 0,5, EN/IEC 60947-5-1 Anhang C
• Elektrische Zuverlässigkeit: IEC 60947-5-4
