Der Mikroschalter Spamel Ms1309 mit Stößel und Rädchen verfügt über eine Einstellung der Betriebsposition und kann mit 15 A ein- und ausgeschaltet werden. Hohe Präzision und ein Schaltgeschwindigkeitsbereich von 0,01 mm bis 1 m/s zeichnen seine Funktion aus.

• Typ: Taster
• Betätigungselemente: Stößel und Rädchen
• Einstellung der Betriebsposition: Ja
• Schaltleistung: 15 A
• Präzision: Hoch
• Schaltgeschwindigkeit: 0,01 mm–1 m/s
• Betriebstemperatur: -25 bis +80 °C (üblicher Einsatz, eisfrei)
• Isolationswiderstand: Mindestens 100 MΩ bei 500 VDC
• Kontaktwiderstand: Bis zu 15 mΩ (Anfangswert)
• Schalthäufigkeit: Mechanisch 240 Schaltungen/min, elektrisch 20 Schaltungen/min
• Stoßfestigkeit: 1000 m/s² (ca. 100 G), Funktionsstörungen bei 300 m/s² (ca. 30 G)
• Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm
• Betriebsluftfeuchtigkeit: Bis zu 85 % relative Luftfeuchtigkeit
• Mechanische Lebensdauer: 20 000 000 Schaltungen/min
• Elektrische Lebensdauer: 500 000 Schaltungen/min
• Spannungsfestigkeit: 1000 VAC, 50/60 Hz für 1 Minute zwischen Klemmen gleicher Polarität; 1500 VAC, 50/60 Hz für 1 Minute zwischen jeder Klemme und Erde
• Maximale Betätigungskraft: 350 g
• Minimale Rückstellkraft: 114 g
• Maximaler Vorlauf: 0,4 mm
• Minimaler Überlauf: 3,58 mm
• Maximaler Differenzweg: 0,05 mm

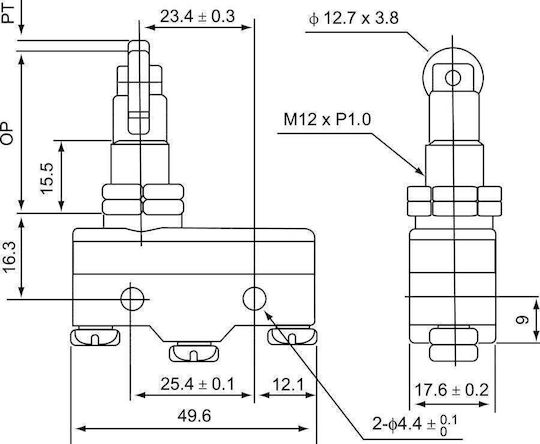

• Betriebsposition: 33,4 ± 1,2
