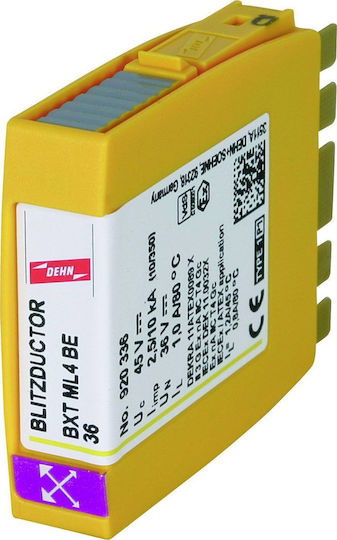

Die kompakte Einheit Dehn BXT ML4 BE 36 für kombinierte Überspannungsschutz ist vom Typ T1 und ist für den Schutz von vier unabhängigen Leitungen mit gemeinsamer Bezugspotential vorgesehen.
Nachfolgend sind die technischen Spezifikationen der Einheit aufgeführt:
-
Typ: BXT ML4 BE 36
-
SPD-Klasse: Typ 1
-
Maximaler Betriebsbereich: DC 45 V, AC 31 V
-
Nennstrom bei 45 °C: 1,8 A
-
Stoß-Ladeström: insgesamt 10 kA und 2,5 kA pro Leitung (10/350 µs)
-
Nenn-Entladestrom: insgesamt 20 kA und 10 kA pro Leitung (8/20 µs)
-
Schutzpegel Leitung-Leitung: ≤ 140 V (Iimp D1), ≤ 112 V (C3)
-
Schutzpegel Leitung-PG: ≤ 85 V (Iimp D1), ≤ 56 V (C3)
-
Serienwiderstand pro Leitung: 0,43 Ω
-
Trennfrequenz Leitung-PG: 3,8 MHz
-
Kapazität: ≤ 0,8 nF Leitung-Leitung, ≤ 1,6 nF Leitung-PG
-
Betriebstemperatur: -40 °C ... +80 °C
-
Schutzart: IP 20
-
Gehäuse: Polyamid PA 6.6
-
Farbe: Gelb
-
Normen: IEC 61643-21 / EN 61643-21
-
Zulassungen: UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL
-
SIL-Klassifizierung: bis SIL3
-
Zertifikate: ATEX DEKRA 11ATEX0089 X II 3 G Ex nA IIC T4 Gc, IECEx DEK 11.0032X Ex nA IIC T4 Gc, CSA & USA Hazloc 2516389 Class I Div. 2 GP A, B, C, D T4, CSA & USA Hazloc 2516389 Class I Zone 2, AEx nA IIC T4, CCC Nr. 2021312304001155
Die Funktion LifeCheck ermöglicht eine berührungslose Überprüfung des Zustands der Einheit und zeigt thermische oder elektrische Überlastungen an.
