Druckrohrregler

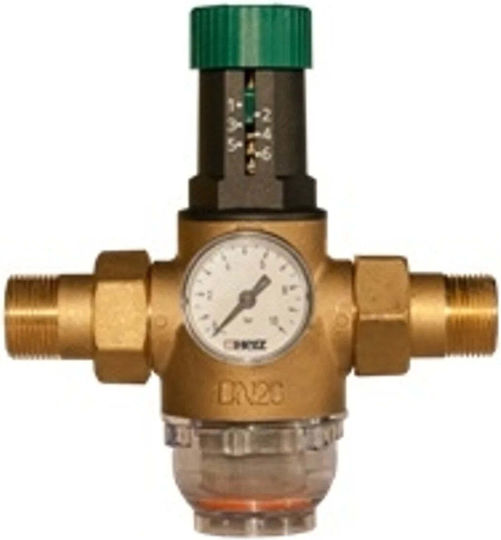

Herz Druckregler für Polypropylenrohre

Der Membran-Druckminderer dient zur Druckreduzierung in Wasserversorgungsanlagen und anderen Anlagen, in denen keine aggressiven oder explosiven Medien verwendet werden. Der Ausgangsdruck wird über...

Der Membran-Druckminderer dient zur Druckreduzierung in Wasserversorgungsanlagen und anderen Anlagen, in denen keine aggressiven oder explosiven Medien verwendet werden. Der Ausgangsdruck wird über den grünen Drehknopf eingestellt und ändert sich nicht, wenn sich der Eingangsdruck ändert. Das Drehen des Knopfes außerhalb des Einstellbereichs kann den...

Siehe Beschreibung & Spezifikationen Siehe Beschreibung & Spezifikationen

Erfahren Sie mehr über die Rechnungsstellung

Beschreibung & Spezifikationen

Der Membran-Druckminderer dient zur Druckreduzierung in Wasserversorgungsanlagen und anderen Anlagen, in denen keine aggressiven oder explosiven Medien verwendet werden. Der Ausgangsdruck wird über den grünen Drehknopf eingestellt und ändert sich nicht, wenn sich der Eingangsdruck ändert. Das Drehen des Knopfes außerhalb des Einstellbereichs kann den Druckminderer beschädigen. Nach jeder Neueinstellung muss die Wasserzufuhr geöffnet und geschlossen werden. Die Wartung durch qualifizierte Installateure gemäß DIN 1988 wird empfohlen. Der Filter muss mehrmals jährlich überprüft und bei Bedarf ausgetauscht oder gereinigt werden.

Technische Daten:

  • Maximaler Eingangsdruck: 16 bar
  • Ausgangsdruckbereich: 1 – 6 bar
  • Werkseinstellung: 3 bar
  • Maximale Temperatur: 40 °C
  • Manometerskala: 0 – 10 bar
  • Filterfeinheit: 0,3 mm
  • Medium: Wasser
  • Norm: EN 1567
  • Manometeranschluss: 1/4' F (ISO 228-1)
  • Anschluss: Außengewinde gemäß ISO 7-1
  • Gehäuse: geschmiedetes Messing gemäß EN 12165 CW626N
  • Deckel: PA6-C60
  • Membran: EPDM
  • Feder: rostfreier Federstahl
  • Dichtungen: EPDM
  • Anschlussdichtung: Klingeryt
  • Bedienknopf: PA, grün
  • Filter: Edelstahl
  • Filterschutz: Grilamid TR90

Montage: Spülen Sie die Anlage vor der Montage gründlich durch. Der Druckminderer muss waagerecht montiert werden, wobei der Filter nach unten zeigt. Die Fließrichtung muss mit der Markierung auf dem Gehäuse übereinstimmen. Für einen einwandfreien Betrieb müssen vor und nach dem Druckminderer gerade Rohrabschnitte mit einer Länge von mindestens 5 x DN des Rohres vorhanden sein. Das mitgelieferte Manometer wird am Gehäuse des Druckminderers montiert und kann auf beiden Seiten angebracht werden. Vor und nach dem Druckminderer müssen Absperrventile installiert werden.

Hersteller

Material
Polypropylen

Wichtige Informationen

Spezifikationen werden von offiziellen Hersteller-Websites gesammelt. Bitte überprüfen Sie die Spezifikationen, bevor Sie Ihren endgültigen Kauf tätigen. Wenn Sie ein Problem bemerken, können Sie melden Sie es hier
